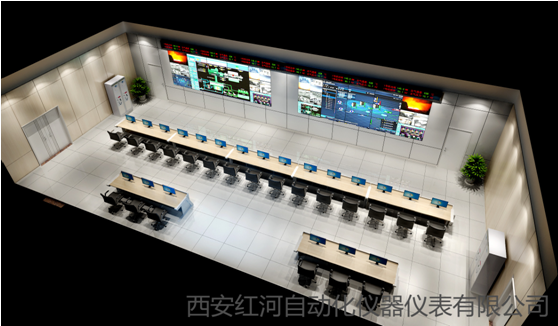

數字化儀表顯示墻是西安紅河自動化儀器儀表有限公司在切實分析了工業監控用戶實際需求的基礎上，整合信息發展的新技術和工業控制領域的最新產品，精心設計推出的新一代數字化監控系統。該系統能實時采集各種生產數據并集中分類顯示， 對安全生產、調度指揮、科學決策等提供了直觀、可靠的手段。對精干隊伍、提升管理水平、提高企業形象意義重大。

墻體結構示意圖

1. 鋁合金型材框架
2. 檢修窗或防火門
3. LED工業參數顯示系統（包括信號采集、處理、控制）
4. 視頻顯示系統（液晶拼接屏或液晶監視器）
5. 表面裝飾材料鋁塑板或鋁單板（顏色用戶自選）
6. 中間為平板，純實木木工板
7. 底層為1㎜厚防火板
8. 專用緊固鋁角件
9. 墻體配電系統（配電箱、端子箱）

數字儀表墻系統組成包括以下部分：

1、墻體

數字儀表墻墻體框架

●數字儀表墻框架采用紅河數字化儀表墻專用型材。

●型材：鋁合金型材。

●材質：AL6160，硬度95HB，截面實空比≧60%。

●截面尺寸：35mmX70mm。

●墻體框架 ：標準化的小框架結構單元，根據具體項目設計圖紙確定，保證結構合理滿足設計及施工要求。

2、控制機柜：配電柜、端子箱。

3、圖像及視頻顯示設備

墻體裝飾材質：

墻體裝飾面采用三層結構，底層采用防火板，使墻體表面達到一定的防火要求，中間隔音找平板，采用實木木工板作為墻體飾面的中間材料，其特點：易加工、強度高，具有質堅、吸聲、絕熱等特點，與防火板配合能起到加強隔音加固墻面的效果。墻體表面采用鋁塑板、鋁板、鋼板等作為裝飾面，其裝修風格與主控室相一致。

墻體特點如下：

●現場將這些小框架結構單元用專用連接件組裝在一起,施工過程無焊接，標準化作業，能夠保證高效便捷的完成儀表墻墻體的安裝工作。

●可方便地拼接成各類型墻體，且能保證拼接后的墻體平面度好、輕巧、堅固。

●支撐強度大，有良好的抗疲勞性。

●不易氧化，表面為陽極電鍍涂層，有良好的絕緣性且耐酸、堿腐蝕，長期在惡劣環境下工作不粉化。

墻體安全性：

數字化儀表墻設計有檢修門及檢修通道，供通訊設備、供電設備、大屏幕設備、LED設備的日常檢修維護使用。
